Pilar redondo esquinero con placa lateral

Descripción

Pilar esquinero para barandillas de vidrio con fijación lateral

El pilar redondo esquinero con placa lateral está diseñado para unir dos paneles de vidrio que forman un cambio de dirección dentro de una barandilla.

Fabricado en acero inoxidable AISI 316, incorpora un tubo redondo de Ø43 × 1,5 mm, una altura de 1200 mm y una placa de fijación lateral que permite su instalación sobre el canto de la estructura.

Sus dos pinzas circulares simples permiten sujetar dos paneles de vidrio independientes manteniendo el cristal instalado por delante del pilar, consiguiendo una estética uniforme en todo el conjunto.

---

Diseñado para resolver esquinas y cambios de dirección

• Este modelo incorpora dos pinzas circulares simples, separadas 375 mm entre ejes, orientadas para sujetar dos paneles que forman una esquina o cambio de dirección.
• Su diseño garantiza la continuidad de la barandilla manteniendo la alineación del sistema y ofreciendo una solución robusta y elegante.

Dentro de esta gama:

• • el pilar de pinza simple se utiliza en el inicio y final de la instalación;
  • el pilar de pinza doble une paneles en tramos rectos;
  • el pilar esquinero resuelve cambios de dirección entre paños de vidrio.

---

Sistema de pinzas circulares

• Las pinzas circulares sujetan el vidrio desde su cara frontal, permitiendo que los paneles queden situados por delante del pilar.
• Esta disposición proporciona una apariencia más limpia y continua que los sistemas con pinzas laterales tradicionales y mantiene la uniformidad estética en toda la instalación.

---

Fijación mediante placa lateral

• El sistema incorpora una placa de anclaje lateral diseñada para fijar el pilar sobre el canto de la estructura.
• Esta solución es especialmente recomendable en balcones, escaleras y terrazas donde se desea conservar toda la superficie útil del pavimento o el diseño del suelo.
• La elección de los elementos de fijación deberá realizarse en función de las características estructurales de cada proyecto.

---

Configuraciones superiores disponibles

El pilar puede suministrarse con tres terminaciones superiores:

• Soporte fijo para pasamanos: Para instalaciones con pasamanos continuo y apoyo fijo.

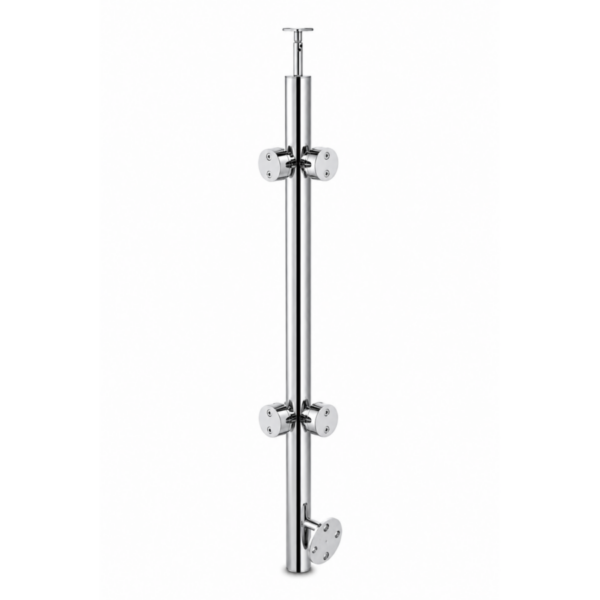

• Soporte articulado para pasamanos: Permite adaptar el pasamanos cuando existen pendientes o cambios de inclinación.

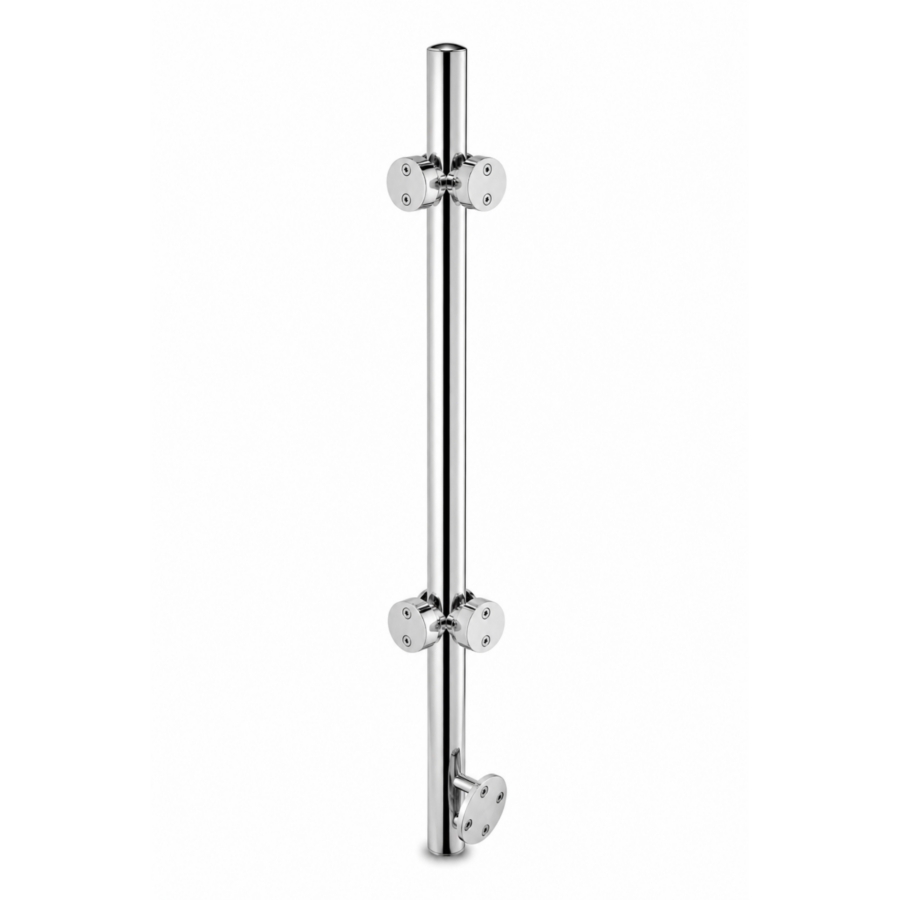

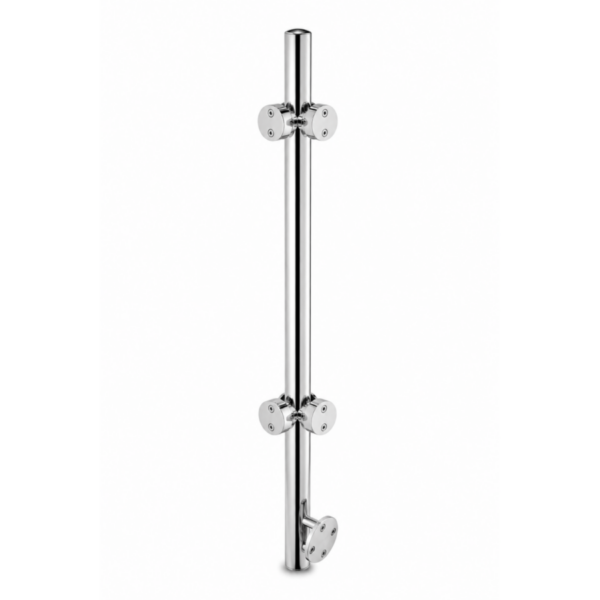

• Tapón superior: Ideal para barandillas de vidrio sin pasamanos, proporcionando un acabado limpio y minimalista.

---

Características principales

• Tubo redondo Ø43 × 1,5 mm.
• Altura de 1200 mm.
• Fabricado en acero inoxidable AISI 316.
• Fijación mediante placa lateral.
• Dos pinzas circulares simples.
• Separación de 375 mm entre pinzas.
• Diseñado para esquinas y cambios de dirección.
• El vidrio queda instalado por delante del pilar.
• Disponible en acabado pulido o satinado.
• Configurable con soporte fijo, soporte articulado o tapón.

---

Referencias y configuraciones
