Pilar cuadrado esquinero con placa lateral

Descripción

Pilar esquinero para barandillas de vidrio con fijación lateral

El pilar cuadrado esquinero con placa lateral está diseñado para resolver los cambios de dirección en sistemas de barandillas de vidrio con fijación lateral.

Fabricado en acero inoxidable AISI 316, dispone de una sección de 40 × 40 × 2 mm y una altura total de 1200 mm. Su configuración incorpora dos juegos de pinzas circulares simples dispuestos para la sujeción de los paneles que confluyen en la esquina.

Este modelo forma parte del sistema de pilares con pinzas circulares, en el que el vidrio queda situado por delante de la estructura vertical.

Configuración para cambios de dirección

• El pilar esquinero incorpora dos conjuntos de pinzas circulares simples, destinados a sujetar los paneles de vidrio que forman el cambio de dirección de la barandilla.
• Esta configuración permite resolver las esquinas manteniendo la misma estética y sistema de sujeción que en el resto de la instalación.

Dentro de la familia, cada tipo de pilar cumple una función específica:

• el pilar de pinza simple se utiliza en los puntos de inicio y final;
• el pilar de pinza doble permite continuar los tramos intermedios;
• el pilar esquinero resuelve los cambios de dirección.

Sistema de pinzas circulares

• Las pinzas circulares son el elemento diferenciador de esta familia de pilares.
• Su configuración permite colocar los paneles de vidrio por delante del pilar, en lugar de situarlos a sus laterales como ocurre en otros sistemas de sujeción mediante pinzas.
• En el modelo esquinero, la disposición de las pinzas permite adaptar el sistema al encuentro entre los paneles de vidrio en los cambios de dirección de la barandilla.

Fijación mediante placa lateral

• El pilar se instala mediante una placa de fijación lateral, diseñada para el anclaje al canto o lateral de la estructura.
• Este sistema resulta adecuado para proyectos donde se requiere una fijación lateral de la barandilla o cuando se busca mantener libre la superficie superior del pavimento.
• La elección de los sistemas de fijación y anclaje debe realizarse de acuerdo con las características técnicas y constructivas de cada proyecto.

Configuraciones superiores disponibles

Al igual que los demás pilares de esta familia, el modelo esquinero puede configurarse con tres terminaciones superiores:

• Soporte fijo para pasamanos: para instalaciones con pasamanos que requieren una configuración fija.

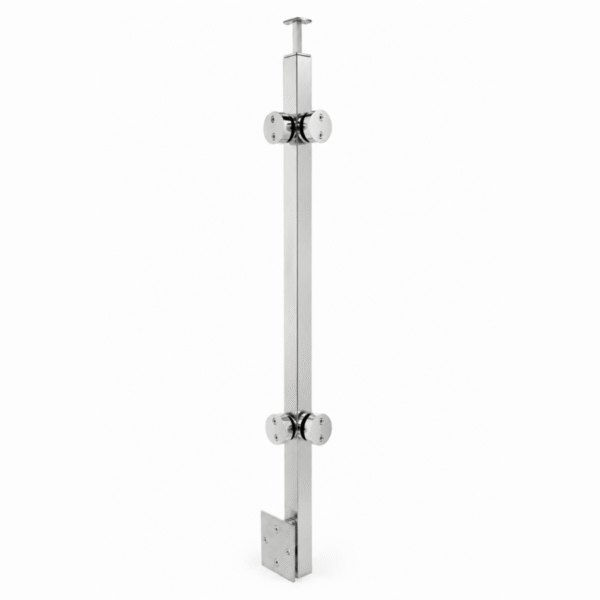

• Soporte articulado para pasamanos: permite adaptar la posición del soporte a la geometría y recorrido del pasamanos.

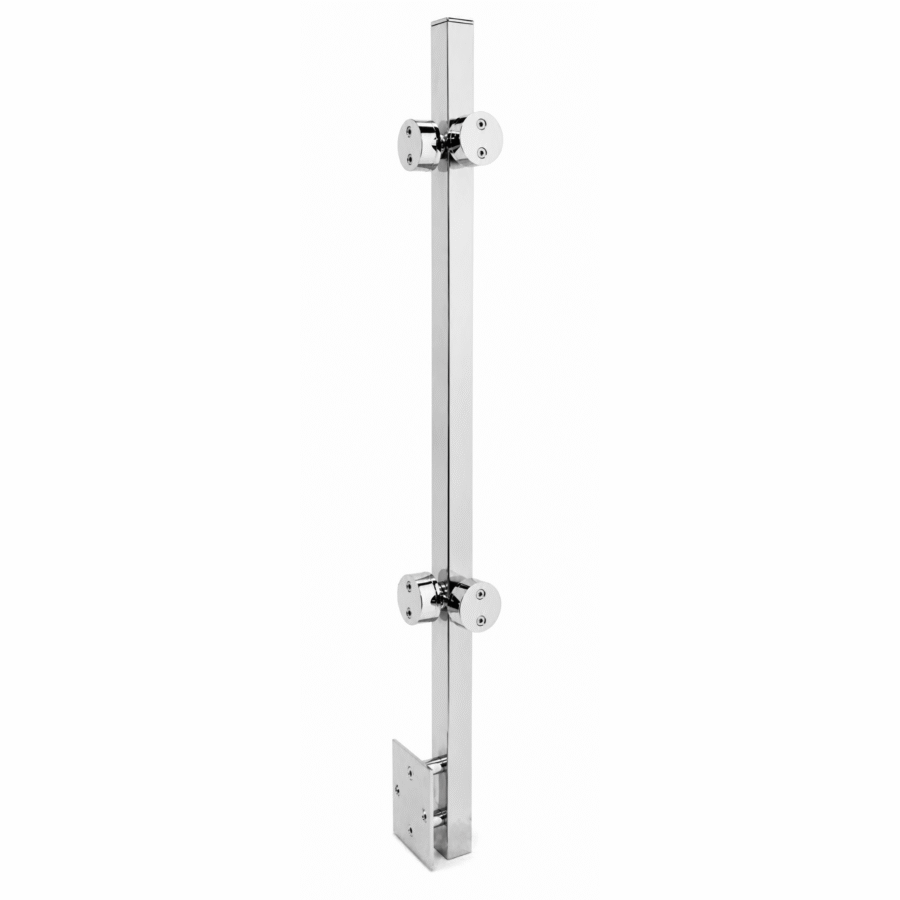

• Tapón superior: indicado para instalaciones de barandilla de vidrio sin pasamanos, proporcionando una terminación limpia en la parte superior del pilar.

Características principales

• Pilar cuadrado de 40 × 40 × 2 mm.
• Altura total de 1200 mm.
• Fabricado en acero inoxidable AISI 316.
• Fijación mediante placa lateral.
• Configuración específica para esquinas.
• Dos juegos de pinzas circulares simples.
• Diseñado para cambios de dirección de la barandilla.
• Instalación del vidrio por delante del pilar.
• Disponible en acabado pulido o satinado.
• Configuración con soporte fijo, soporte articulado o tapón.
