Descripción
Pilar esquinero para barandillas de vidrio con placa al suelo
El pilar redondo esquinero con placa al suelo está diseñado para resolver los cambios de dirección en sistemas de barandillas de vidrio, permitiendo mantener la continuidad del conjunto en esquinas y encuentros entre paneles.
Fabricado en acero inoxidable AISI 316, dispone de un tubo de Ø43 × 1,5 mm, una altura de 1000 mm y fijación mediante placa al suelo. Incorpora dos juegos de pinzas circulares simples para sujetar los paneles de vidrio que confluyen en la esquina.
Forma parte de la gama de pilares con pinzas circulares, caracterizada porque el vidrio queda instalado por delante del pilar, ofreciendo una estética limpia y uniforme.
Diseñado para cambios de dirección
- Este modelo incorpora dos conjuntos de pinzas circulares simples, especialmente configurados para sujetar los paneles de vidrio en los encuentros de esquina.
- Su diseño permite resolver cambios de dirección sin alterar la continuidad visual de la barandilla y manteniendo la misma línea estética que el resto de pilares de la instalación.
Dentro de esta familia de productos:
-
- el pilar de pinza simple se utiliza en el inicio y final de la barandilla;
- el pilar de pinza doble se emplea en los tramos intermedios;
- el pilar esquinero está destinado a resolver los cambios de dirección.
Sistema de pinzas circulares
- Las pinzas circulares permiten fijar el vidrio por delante del pilar, diferenciándose de los sistemas convencionales donde el cristal queda instalado lateralmente.
- Esta configuración proporciona una apariencia más uniforme y permite combinar pilares simples, dobles y esquineros manteniendo el mismo sistema de instalación.
Fijación mediante placa al suelo
- La fijación se realiza mediante una placa soldada en la base del pilar, diseñada para su anclaje sobre el pavimento o sobre una superficie estructural adecuada.
- Este sistema proporciona una instalación sólida y facilita la integración del conjunto en proyectos residenciales, comerciales y de uso público.
- La elección del tipo de anclaje deberá realizarse en función de las características del soporte y de los requisitos técnicos del proyecto.
Configuraciones superiores disponibles
El pilar puede suministrarse con distintas terminaciones superiores para adaptarse a la configuración de la barandilla:
- Soporte fijo para pasamanos: Recomendado para instalaciones con pasamanos continuo y posición fija.

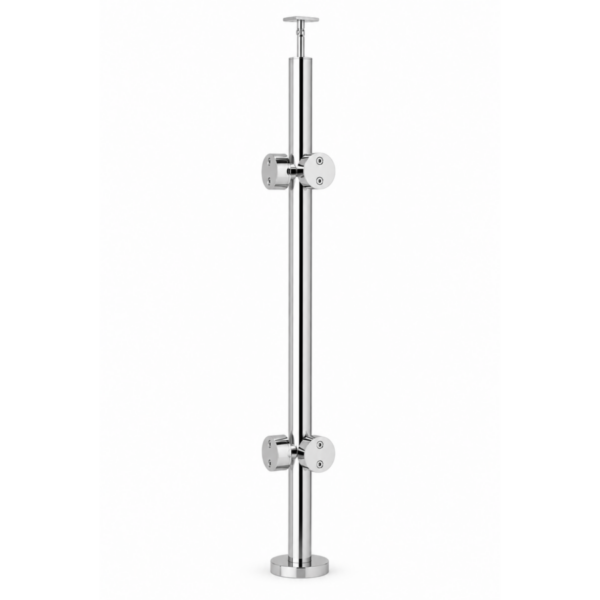

- Soporte articulado para pasamanos: Permite adaptar el apoyo del pasamanos cuando existen pendientes o variaciones de inclinación.

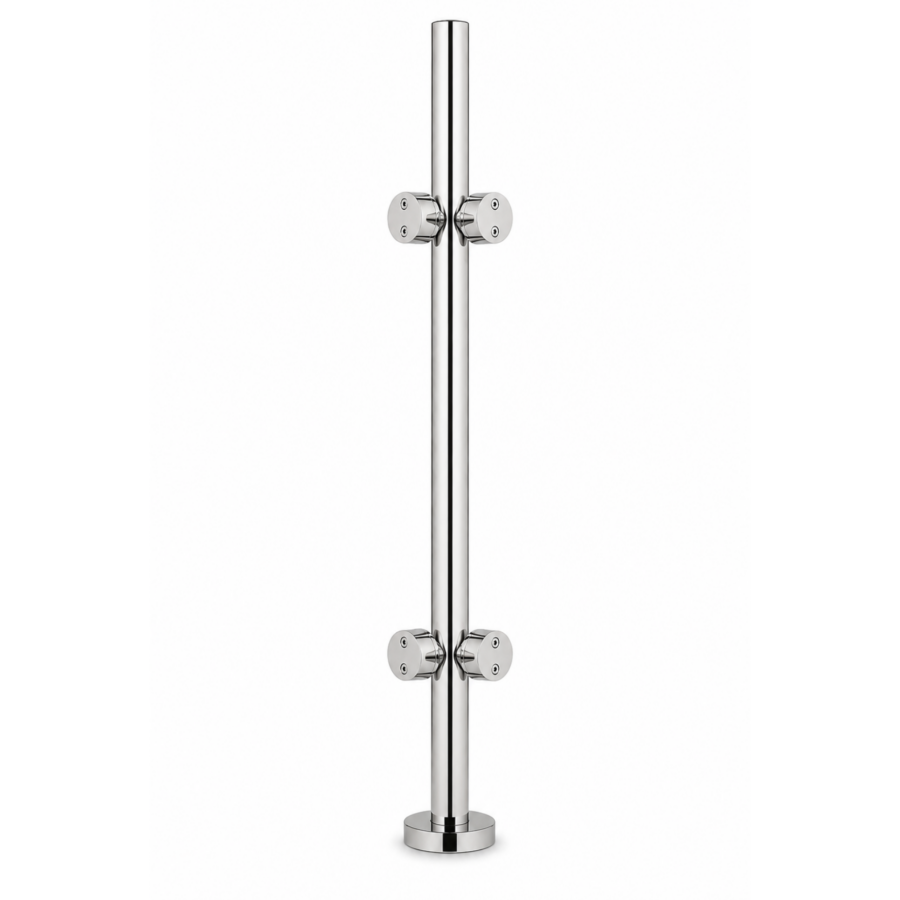

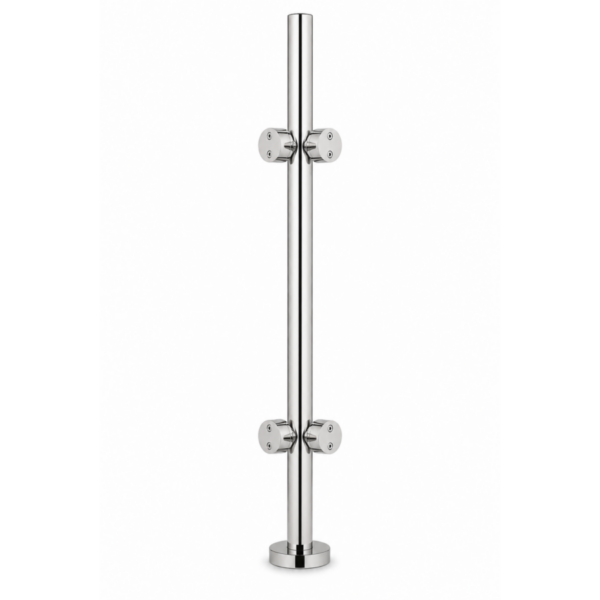

- Tapón superior: Ideal para barandillas de vidrio sin pasamanos, proporcionando un acabado limpio y discreto.
Características principales
- Tubo redondo Ø43 × 1,5 mm.
- Altura de 1000 mm.
- Acero inoxidable AISI 316.
- Fijación mediante placa al suelo.
- Configuración específica para esquinas.
- Dos juegos de pinzas circulares simples.
- Diseñado para cambios de dirección.
- Instalación del vidrio por delante del pilar.
- Disponible en acabado pulido o satinado.
- Configurable con soporte fijo, articulado o tapón.
Referencias y configuraciones
| Referencia | Terminación superior | Acabado | Calidad |
|---|---|---|---|
| F735-03/A | Soporte fijo | Pulido | AISI 316 |
| F735-03/B | Soporte fijo | Satinado | AISI 316 |
| F735-03/C | Soporte articulado | Pulido | AISI 316 |
| F735-03/D | Soporte articulado | Satinado | AISI 316 |
| F735-09/A | Tapón | Pulido | AISI 316 |
| F735-09/B | Tapón | Satinado | AISI 316 |
