Pilar redondo de pinza simple con placa al suelo

Descripción

Pilar redondo para barandillas de vidrio con placa al suelo

El pilar redondo de pinza simple con placa al suelo está diseñado para los puntos de inicio y final de barandillas de vidrio con fijación sobre el pavimento.

Fabricado en acero inoxidable AISI 316, cuenta con un tubo de Ø43 × 1,5 mm y una altura total de 1000 mm. Incorpora dos pinzas circulares simples que permiten sujetar un único panel de vidrio en los extremos de la barandilla.

La configuración de las pinzas permite que el cristal quede situado por delante del pilar, creando una disposición diferente a los sistemas tradicionales en los que el vidrio se instala al costado de la estructura vertical.

Configuración para inicio y final de barandilla

• El pilar incorpora dos pinzas circulares simples, situadas a una distancia de 560 mm entre sus ejes.
• Esta configuración está destinada a la sujeción de un único panel de vidrio, por lo que el modelo es adecuado para los puntos de arranque y finalización de la barandilla.
• Para completar el sistema, la familia dispone también de pilares con pinza doble para los tramos intermedios y pilares esquineros para resolver los cambios de dirección.

Sistema de pinzas circulares

• Las pinzas circulares constituyen el elemento diferenciador de esta gama de pilares.
• Su disposición permite instalar el panel de vidrio en posición frontal respecto al pilar. De este modo, el cristal discurre por delante de la estructura vertical, manteniendo una configuración uniforme al combinar los diferentes pilares de la familia.
• El sistema puede configurarse mediante pilares de pinza simple, doble o esquineros en función de la posición que ocupe cada elemento dentro de la barandilla.

Fijación mediante placa al suelo

• La base del pilar está diseñada para su instalación mediante placa de fijación al suelo, permitiendo el anclaje sobre una superficie horizontal adecuada.
• Esta configuración se utiliza en instalaciones donde la barandilla se fija directamente sobre el pavimento o la superficie superior de la estructura.
• La elección de los elementos de anclaje debe realizarse teniendo en cuenta las características de la superficie y los requisitos técnicos de cada proyecto.

Configuraciones superiores disponibles

El pilar puede configurarse con tres terminaciones superiores:

• Soporte fijo para pasamanos: indicado para instalaciones que incorporan un pasamanos con una posición de apoyo fija.

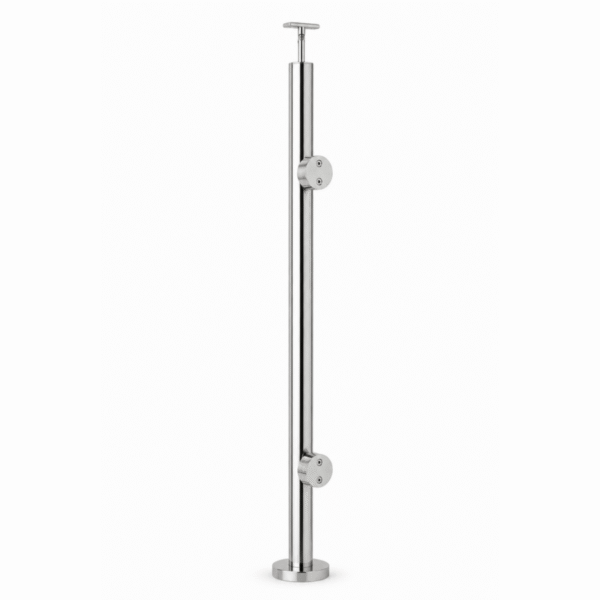

• Soporte articulado para pasamanos: permite adaptar la posición del soporte a la inclinación o configuración del pasamanos.

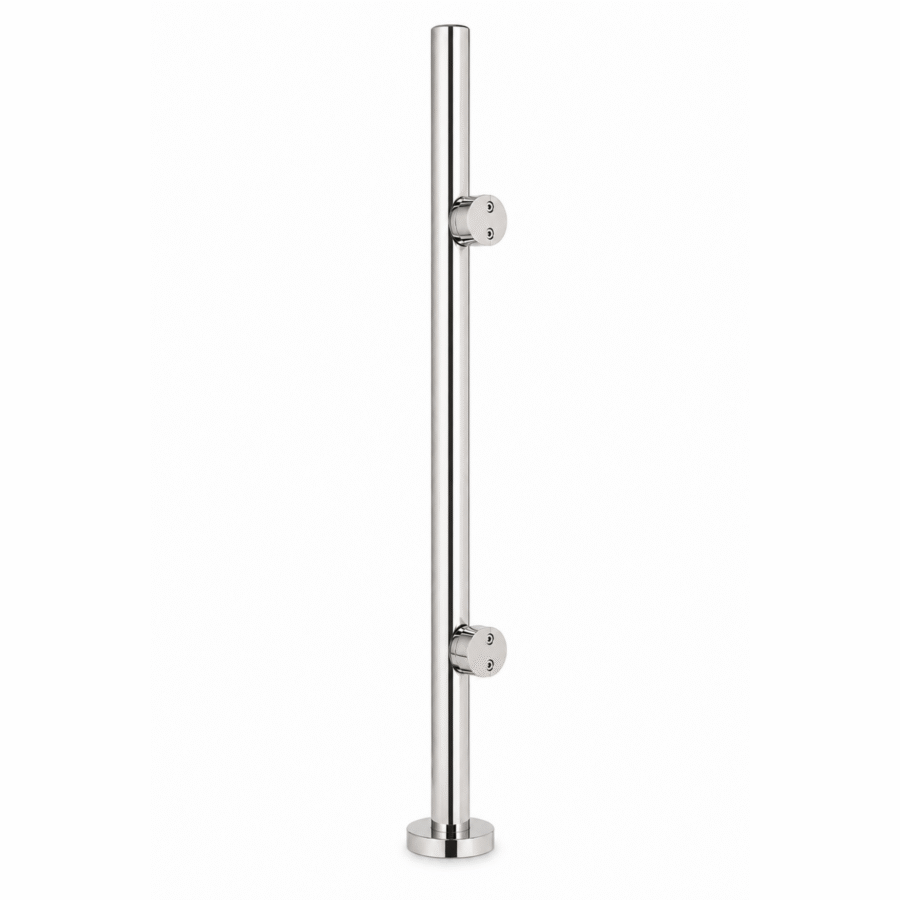

• Tapón superior: destinado a barandillas de vidrio sin pasamanos, proporcionando una terminación limpia en la parte superior del pilar.

Características principales

• Pilar redondo de Ø43 × 1,5 mm.
• Altura total de 1000 mm.
• Fabricado en acero inoxidable AISI 316.
• Fijación mediante placa al suelo.
• Dos pinzas circulares simples.
• Distancia de 560 mm entre ejes de las pinzas.
• Diseñado para inicio y final de barandilla.
• Instalación del vidrio por delante del pilar.
• Disponible en acabado pulido o satinado.
• Configuración con soporte fijo, soporte articulado o tapón.
