Descripción
Pilar redondo para barandillas de vidrio con fijación lateral
El pilar redondo para barandilla con fijación lateral está diseñado para los puntos de inicio y final de barandillas de vidrio que requieren una fijación lateral a la estructura.
Fabricado en acero inoxidable AISI 316, incorpora un tubo de Ø43 × 1,5 mm y una altura total de 1200 mm. Su sistema de fijación mediante placa lateral proporciona una solución robusta para instalaciones donde el anclaje se realiza sobre el canto de la losa, forjado o estructura portante.
Las pinzas circulares permiten que el panel de vidrio quede situado por delante del pilar, aportando una estética continua y diferenciándose de los sistemas tradicionales donde el vidrio se instala lateralmente respecto a la estructura.
Diseñado para el inicio y final de la barandilla
- El pilar incorpora dos pinzas circulares simples, separadas 600 mm entre ejes, destinadas a sujetar un único panel de vidrio.
- Esta configuración está pensada para ocupar las posiciones de inicio y final del recorrido de la barandilla, formando parte de un sistema completo compuesto por pilares simples, dobles y esquineros.
Sistema de pinzas circulares
- Las pinzas circulares sujetan el vidrio desde su cara frontal, permitiendo que el panel quede alineado por delante del pilar.
- Esta disposición genera una imagen más limpia y uniforme en toda la instalación, manteniendo la continuidad visual del vidrio y facilitando la combinación con los demás pilares de la misma serie.
Fijación mediante placa lateral
- La placa lateral permite instalar el pilar directamente sobre el lateral de la estructura, liberando completamente la superficie superior del pavimento.
- Este tipo de fijación resulta especialmente útil en balcones, terrazas, escaleras o proyectos donde se desea maximizar la anchura útil del paso sin renunciar a la seguridad de la barandilla.
- La elección del sistema de fijación y de los anclajes adecuados deberá realizarse en función de las características estructurales de cada proyecto.
Configuraciones superiores disponibles
El pilar puede suministrarse con tres configuraciones superiores:
- Soporte fijo para pasamanos: Indicado para instalaciones con pasamanos recto y apoyo fijo.

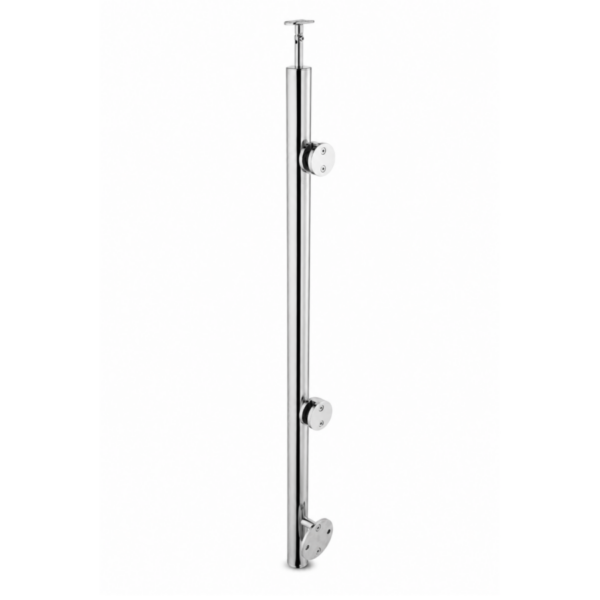

- Soporte articulado para pasamanos: Permite adaptar la posición del pasamanos cuando existen pendientes o cambios de inclinación.

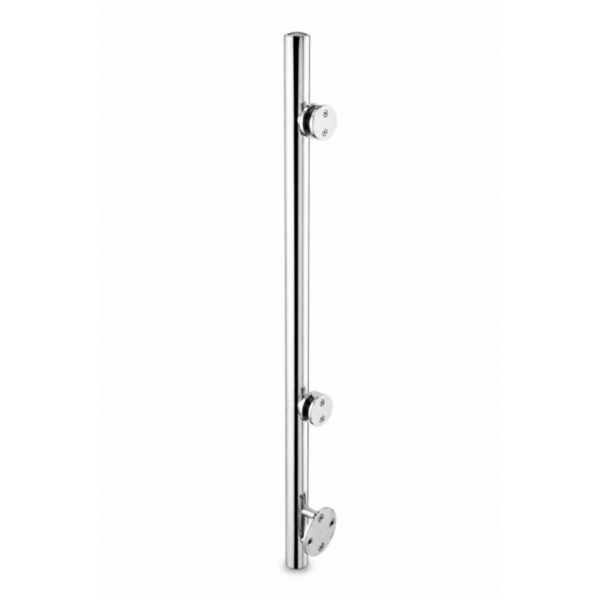

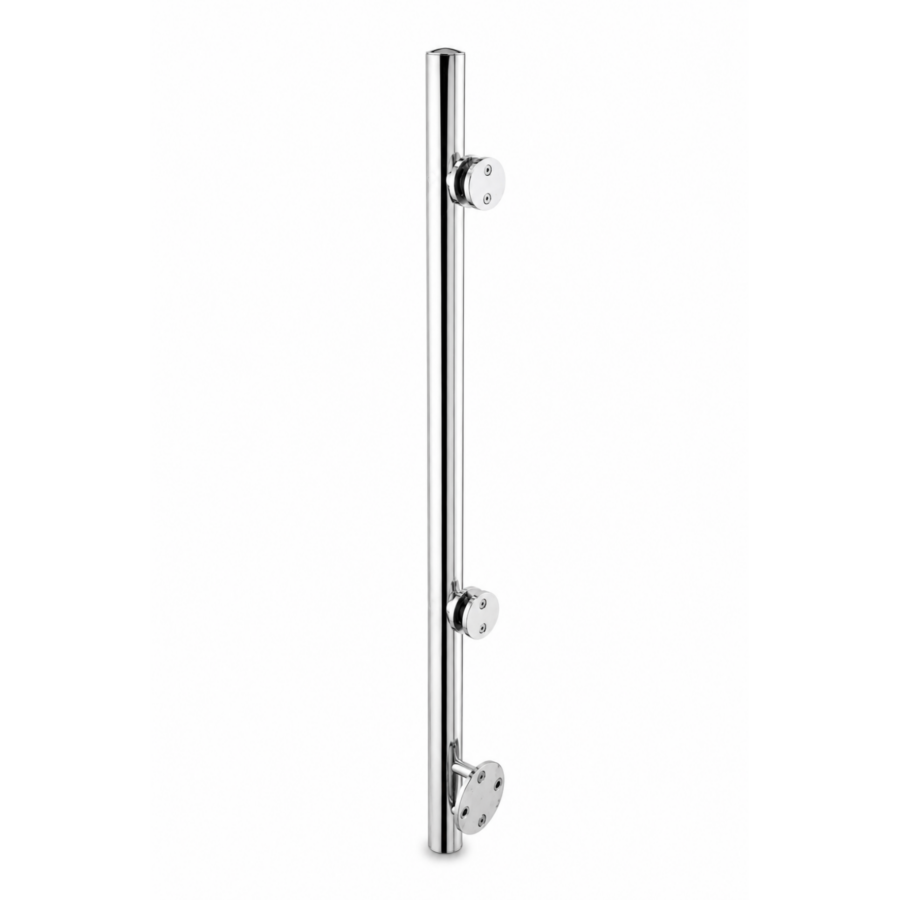

- Tapón superior: Pensado para barandillas de vidrio sin pasamanos, proporcionando un acabado limpio y minimalista.
Características principales
- Tubo redondo Ø43 × 1,5 mm.
- Altura de 1200 mm.
- Acero inoxidable AISI 316.
- Fijación mediante placa lateral.
- Dos pinzas circulares simples.
- Separación de 600 mm entre pinzas.
- Diseñado para inicio y final de barandillas.
- El vidrio queda instalado por delante del pilar.
- Disponible en acabado pulido o satinado.
- Configurable con soporte fijo, soporte articulado o tapón.
Referencias y configuraciones
| Referencia | Terminación superior | Acabado | Calidad |
|---|---|---|---|
| F735-04/A | Soporte fijo | Pulido | AISI 316 |
| F735-04/B | Soporte fijo | Satinado | AISI 316 |
| F735-04/C | Soporte articulado | Pulido | AISI 316 |
| F735-04/D | Soporte articulado | Satinado | AISI 316 |
| F735-10/A | Tapón | Pulido | AISI 316 |
| F735-10/B | Tapón | Satinado | AISI 316 |
